Die Produktwelt von Montana Bausysteme AG umfasst hochwertige Lösungen für den modernen Hochbau. Besonders bei Verbunddecken spielen HOLORIB® und SUPERHOLORIB® eine zentrale Rolle. Doch was steckt genau dahinter? In diesem Beitrag erklären wir die wichtigsten Begriffe, fassen zentrale Informationen zusammen und zeigen die Vorteile dieser Systeme auf.

Aufbau HOLORIB®-Decke

Aufbau einer Verbunddecke mit HOLORIB® Profilen
Eine Verbunddecke besteht aus einer Kombination von Stahlprofilen und Beton. Die HOLORIB® Profile dienen dabei gleichzeitig als Schalung und Bewehrung. Sie übernehmen während der Montage die Funktion einer Arbeitsbühne und unterstützen die Betonage.

Weitere Details und Zeichnungen finden Sie in unserem Technik-Prospekt.

Blechverformungsanker (BVA)

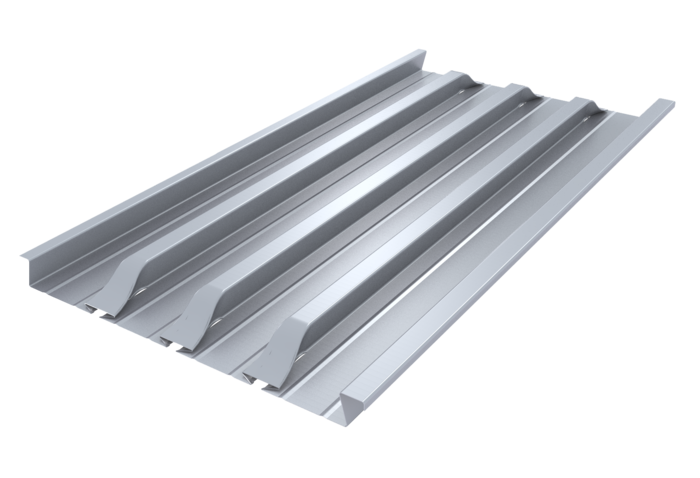

Die sogenannten Blechverformungsanker sind spezielle Quetschungen am Tafelanfang oder -ende. Dabei werden die mittleren drei Profilrippen geschlossen, während die Überlappungsrippe für den Montagevorgang ungequetscht bleibt.

Zweck der BVA:

Optimierte Verbindung zwischen Profil und Beton und damit Verbesserung der statischen Eigenschaften
Verhindern das Austreten von Beton an offenen Rippenenden

Weitere Merkmale:

Werkseitige Kaltverformung der Profilenden
Muss beim Bestellvorgang vermerkt werden
Tafellänge mindestens 2'000 mm

Lochen der Profiltafeln
In vielen Bauprojekten werden auf den Obergurten von Verbundträgern Kopfbolzendübel aufgeschweisst. Damit die HOLORIB® Profiltafeln trotzdem von der statisch günstigen Durchlaufwirkung profitieren können, können die Untergurte mit einem Loch (Ø 50mm) versehen werden, durch welche die Kopfbolzendübel hindurchragen können. So können bauseitige Bohrungen oder aufwändige Anpassungen der Profiltafeln vor Ort vermieden werden.

Wichtige Punkte:

Grundlage für die werkseitige Lochung ist der Lochplan 5.80, der alle relevanten Daten zur richtigen Positionierung der Löcher enthält.
Der ausgefüllte Plan muss unbedingt mit der Bestellung mitgesendet werden (Mindesttafellänge von 2'000 mm).
Die Bemerkungen und Hinweise auf dem Lochplan müssen gesondert beachtet werden: diese enthalten wichtige Vorgaben zur zulässigen Lochposition, zur Blechdicke sowie zu Mindestabständen, die für eine technisch einwandfreie und sichere Ausführung unerlässlich sind.

Vorteile der werkseitigen Lochung:

Erhebliche Zeitersparnis auf der Baustelle durch Wegfall von zusätzlichem Aufwand zur Nachbearbeitung
Optimierte und schnellere Montageabläufe
Minimierung von Montagefehlern, erhöhte Planungssicherheit der Bleche sowie Passgenauigkeit

Kopfbolzendübel verbinden den Stahlträger mit dem Beton und steigern damit dessen Tragfähigkeit

Kopfbolzendübel
Kopfbolzendübel sind spezielle Verbindungselemente aus Stahl, die in der Regel auf die Oberseite von Stahlträgern aufgeschweisst werden. Sie sorgen für eine kraftschlüssige Verbindung zwischen dem Stahlträger und dem darüber liegenden Beton. Ihre Hauptfunktion besteht darin, Schubkräfte sicher übertragen zu können und damit den Verbund zwischen Stahl und Beton zu gewährleisten – ein elementarer Bestandteil für tragfähige Verbunddecken.

Anwendung: Kopfbolzendübel werden meistens im Werk des Stahlbauers auf den Verbundträgern aufgeschweisst. Damit die Profiltafeln passgenau verlegt werden können, ist es wichtig, die Anordnung der Kopfbolzendübel bereits vorab auf die Rippenbreite 150mm der HOLORIB® Profiltafeln abzustimmen.

Weitere Hinweise:

Bei komplexen Deckenkonstruktionen kann zusätzlich ein Deckenausgleichsprofil verwendet werden, um den seitlichen Anschluss der Profilbleche an Randträger sauber zu gestalten.

Eine durchdachte Planung und Koordination vor der Montage trägt entscheidend zur Qualität und Sicherheit der gesamten Verbunddecke bei.

Brandschutz
Die überragenden Brandschutzeigenschaften der HOLORIB® Verbunddecke sind eine weitere Stärke der Verbundbauweise. Eine ausführliche Zusammenfassung zum Thema finden Sie in unserem Brandschutz-Blogbeitrag.

Abhängungen
Abgehängte Installationen wie Beleuchtungskörper oder Komponenten der Gebäudetechnik sind heutzutage üblich, stellen jedoch besondere Anforderungen. Eine Übersicht zu den optimalen und einfachen Möglichkeiten in Verbindung mit der HOLORIB® Verbunddecke bietet unser Beitrag zu Abhängungen.

Verbundsicherung: Unterschiede HOLORIB® vs. SUPERHOLORIB®
Ein zentraler Aspekt bei Verbunddecken ist die dauerhafte und kraftschlüssige Verbindung zwischen Stahlprofil und Beton. Diese sogenannte Verbundsicherung unterscheidet sich je nach eingesetztem Profilsystem.

HOLORIB®: Das klassische HOLORIB® Profil erreicht den Verbund zwischen Stahl und Beton über eine Kombination aus Flächenverbund und mechanischen Verbindungsmitteln. Dazu gehören u.a.:

Blechverformungsanker (BVA)
Setzbolzen
Schrauben
Schenkeldübel
Durchgeschweisste Kopfbolzendübel

Diese Zusatzkomponenten sorgen für eine zuverlässige Schubübertragung und machen HOLORIB® besonders geeignet für anspruchsvolle Tragwerksplanungen mit hohen Lasten oder speziellen Anforderungen.

SUPERHOLORIB®: Ergänzend dazu setzt SUPERHOLORIB® auf eine integrierte Lösung: Die spezielle Profilierung mit Noppen auf dem Obergurt dient als integriertes Verbundmittel. Durch diese Formgebung kann in vielen Fällen auf zusätzliche mechanische Verbundelemente verzichtet werden. Dadurch ermöglicht SUPERHOLORIB® eine höhere Tragfähigkeit oder grössere Spannweiten.

Fazit: Die Wahl des passenden Profils hängt von den Anforderungen des jeweiligen Projekts ab.

HOLORIB® und SUPERHOLORIB® bieten wirtschaftliche und leistungsstarke Lösungen für Verbunddecken im modernen Hochbau. Durch werkseitige hergestellte Zusatzfunktionen wie Blechverformungsanker oder Lochungen wird die Montage erleichtert und die statische Leistungsfähigkeit verbessert. Die Wahl zwischen beiden Profiltypen hängt vom jeweiligen Anwendungsfall und den spezifischen Projektanforderungen ab.

Für weiterführende Informationen stehen Ihnen unser Technik-Prospekt, der Blogbeitrag Verbunddeckenprofile HOLORIB® im Fokus sowie unsere Experten gerne zur Verfügung.
