L’univers des produits de Montana Systèmes de Construction SA comprend des solutions de haute qualité pour la construction moderne. En particulier pour les planchers mixtes, HOLORIB® et SUPERHOLORIB® jouent un rôle central. Mais qu’y a-t-il exactement derrière? Dans cet article, nous expliquons les termes les plus importants, résumons les informations essentielles et présentons les avantages de ces systèmes.

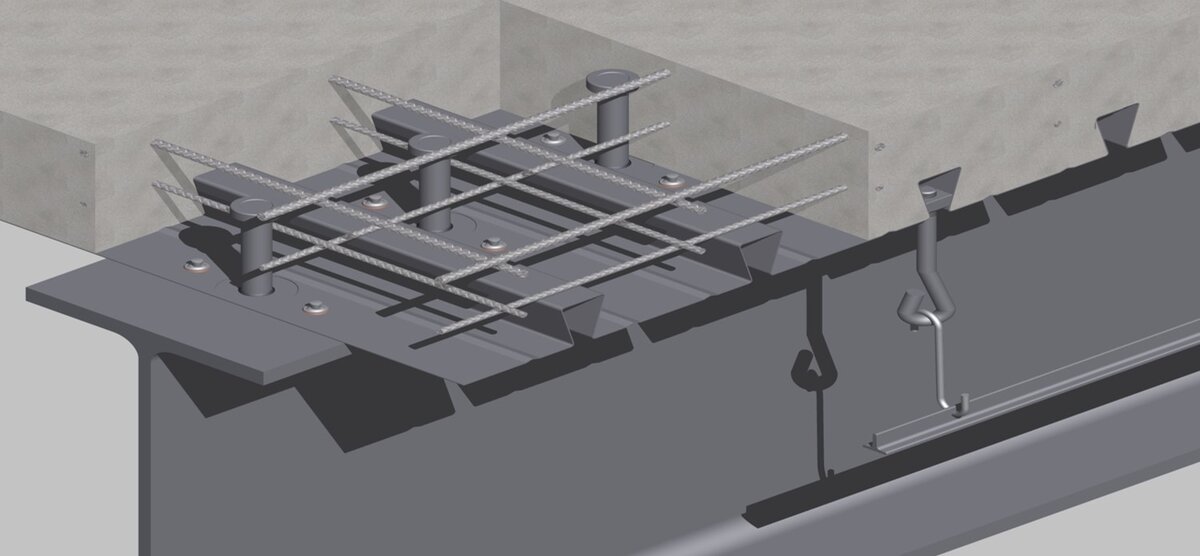

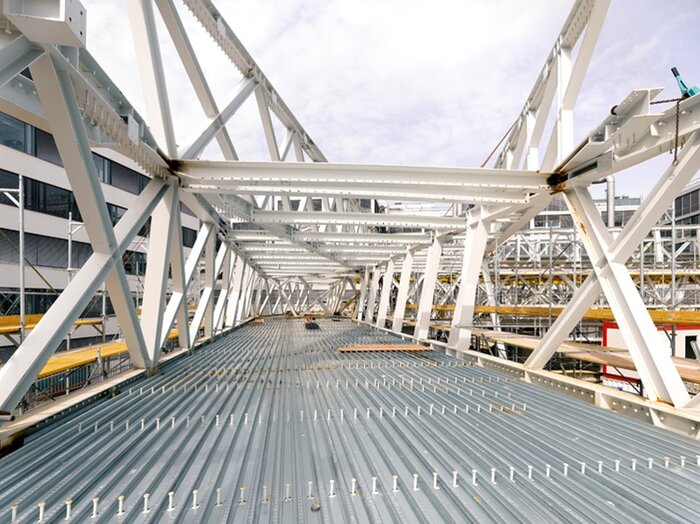

Construction d’un plancher mixte avec des profils HOLORIB®

Construction d’un plancher mixte avec des profils HOLORIB®
Un plancher mixte se compose d’un assemblage de profilés en acier et de béton. Les profilés HOLORIB® font office à la fois de coffrage et d’armature. Pendant le montage, ils servent aussi de plate-forme de travail et soutiennent le bétonnage.

Des détails supplémentaires et des dessins sont disponibles dans notre brochure technique.

Ancrages par déformation de tôle (BVA)

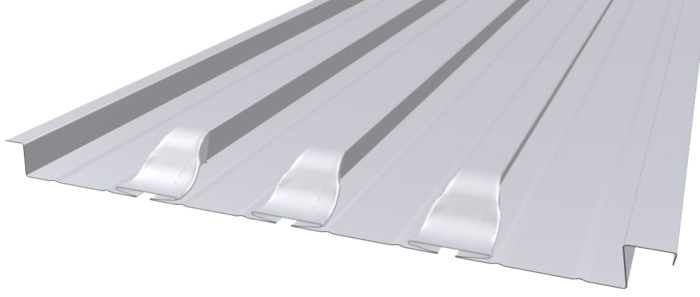

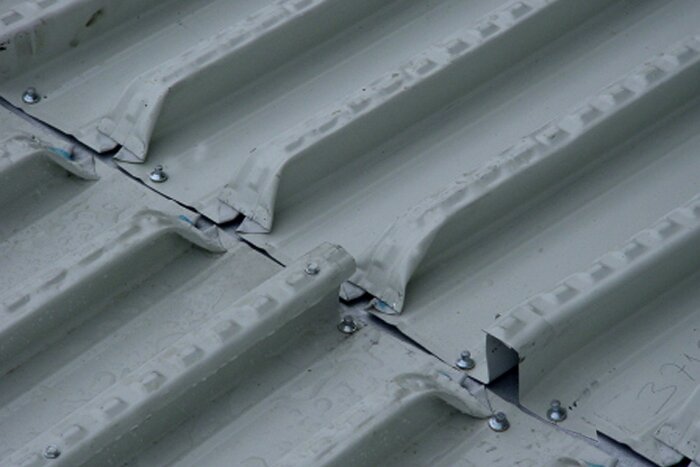

Les ancrages appelés "BVA" sont des écrasements spéciaux aux extrémités des plaques. Les trois nervures centrales du profilé sont alors fermées, tandis que la nervure de recouvrement reste intacte pour faciliter le montage.

Objectifs des BVA:

Optimiser la liaison entre le profilé et le béton et améliorer ainsi les propriétés statiques.
Éviter les fuites de béton aux extrémités ouvertes des nervures.

Autres caractéristiques:

Déformation à froid des extrémités réalisée en usine.
Doivent être mentionnés lors de la commande.
Longueur minimale des plaques: 2'000 mm.

Perforation des plaques profilées
Dans de nombreux projets, des goujons d’ancrage sont soudés sur les semelles supérieures des poutres mixtes. Pour que les plaques HOLORIB® puissent quand même être utilisées avec un effet de continuité statique optimal, les semelles inférieures peuvent être perforées (Ø 50 mm) afin de laisser passer les goujons.

Points importants:

La base de la perforation en usine est le plan de perforation 5.80, contenant toutes les données nécessaires pour le positionnement correct des trous.
Le plan rempli doit obligatoirement être envoyé avec la commande (longueur minimale de 2'000 mm).
Les remarques et instructions du plan doivent être strictement respectées: elles indiquent les positions autorisées, l’épaisseur des tôles et les distances minimales pour une mise en œuvre sûre et conforme.

Avantages de la perforation en usine:

Gain de temps considérable sur le chantier, pas besoin d’adaptations supplémentaires.
Processus de montage optimisé et accéléré.
Réduction des erreurs, meilleure précision et fiabilité.

Goujons d’ancrage
Les goujons d’ancrage sont des éléments de liaison en acier soudés sur la partie supérieure des poutres métalliques. Ils assurent une liaison rigide entre l’acier et le béton et transmettent les efforts de cisaillement. Ils sont indispensables pour garantir la portance des planchers mixtes.

Application: Ils sont généralement soudés en atelier par le constructeur métallique. Pour une pose précise des plaques profilées, la disposition des goujons doit être adaptée à l’entraxe de nervures de 150 mm des plaques HOLORIB®.

Autres conseils:

En cas de géométrie complexe, un profil de compensation peut être utilisé pour un raccord latéral propre aux poutres de rive.

Une planification rigoureuse en amont est essentielle pour assurer la qualité et la sécurité de l’ensemble du plancher mixte.

Protection incendie
Les excellentes propriétés de résistance au feu des planchers HOLORIB® constituent un autre point fort de ce système. Vous trouverez une présentation complète du sujet dans notre article de blog consacré à la protection incendie.

Suspensions
Les installations suspendues comme les luminaires ou les équipements techniques sont courantes, mais exigent des solutions adaptées. Notre article sur les suspensions présente des possibilités simples et efficaces avec les planchers mixtes HOLORIB®.

Sécurisation de la liaison acier-béton : HOLORIB® vs. SUPERHOLORIB®
Un aspect central des planchers mixtes est la liaison rigide et durable entre le profil en acier et le béton. Cette sécurisation varie selon le système de profil utilisé.

HOLORIB®: Ce profil classique assure la liaison acier-béton par combinaison d’adhérence de surface et d’éléments de liaison mécaniques, tels que:

Ancrages par déformation de tôle (BVA)
Goujons percutants
Vis
Goujons coudés
Goujons traversants soudés

Ces composants garantissent une transmission fiable des efforts de cisaillement, rendant HOLORIB® particulièrement adapté aux structures complexes et à fortes sollicitations.

SUPERHOLORIB®: Ce système mise sur une solution intégrée: sa géométrie spéciale avec des bosses sur la semelle supérieure fait office de liaison mécanique. Dans de nombreux cas, il n’est donc plus nécessaire d’ajouter d’autres éléments de liaison. Cela permet à SUPERHOLORIB® d’offrir une plus grande capacité portante ou des portées plus importantes.

Conclusion: Le choix du système dépend des exigences spécifiques de chaque projet.

HOLORIB® et SUPERHOLORIB® offrent des solutions économiques et performantes pour les planchers mixtes dans la construction moderne. Grâce aux fonctions complémentaires réalisées en usine, telles que les BVA ou les perforations, le montage est facilité et la performance statique optimisée. Le choix entre les deux types dépend des besoins concrets du chantier.

Pour plus d’informations, consultez notre brochure technique, l’article de blog sur les profils de plancher HOLORIB®, ainsi que nos experts sont à votre disposition
